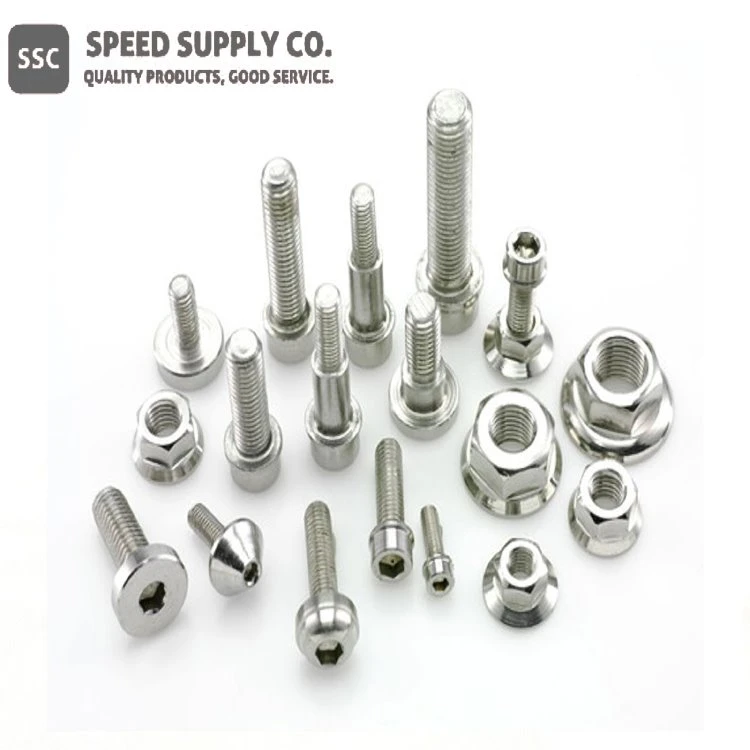

Titanové spojovací prvky

Materiál: C.P. Titan a titanová slitina: Stupeň 1, Stupeň 2, Stupeň 5, Stupeň 7, Stupeň 9 atd.

Funkce

Materiál:	C.P. Titan a titanová slitina: Stupeň 1, Stupeň 2, Stupeň 5, Stupeň 7, Stupeň 9 atd.
Standard:	DIN, ISO, JIS, BS
Velikost:	M1.0 – M24 nebo přizpůsobené

Popis titanového spojovacího prvku

Titanové spojovací prvky jsou nezbytné pro snížení hmotnosti sestavy. Typicky je úspora hmotnosti při použití titanových spojovacích prvků téměř poloviční a jsou stejně pevné jako ocel, v závislosti na stupni. Naše titanové spojovací prvky lze nalézt ve standardních velikostech, stejně jako v mnoha vlastních velikostech, aby vyhovovaly všem aplikacím.

Díky vysokému poměru pevnosti k hmotnosti a vynikající odolnosti proti korozi jsou titanové spojovací prvky široce používány v mnoha oblastech, včetně závodního průmyslu, jako jsou závodní motocykly / automobily a plachetnice, zdravotnické vybavení, zpracovatelský průmysl a další. Titanové upevňovací prvky zahrnují: šrouby, matice, podložky, šrouby. Celá hmotnost letadla může být snížena o stovky až tisíce liber, pokud je sestavena s titanovými spojovacími prvky. Dodáváme titanové matice, titanovou podložku, titanové šrouby, titanové šrouby a další titanové upevňovací prvky. K dispozici jsou také mikro titanové spojovací prvky.

Titanové spojovací prvky jsou nejlépe známé tím, že jsou silné, lehké a odolné proti korozi. Jsou kritické pro mnoho průmyslových odvětví, včetně chlorových alkálií, námořních, pobřežních ropných a plynárenských, odsolovacích, lékařských a celulózy a papíru. Třídy 2 a 5 jsou nejčastěji používané třídy titanových šroubů. Titanové šrouby mají jedinečnou schopnost rychle obnovit svou ochrannou pasivní vrstvu v přítomnosti kyslíku, což jim dává bezkonkurenční odolnost vůči prostředí se slanou vodou.

Podobně jako slaná voda, titan je silný, ochranný oxidový film, který se regeneruje v kyslíku, je extrémně odolný vůči oxidačnímu prostředí a roztokům chloridů, včetně chlornanů, chlorečnanů, chloristanů, chloritanu sodného a oxidu chloričitého. Tato ochrana platí, dokud je přítomna vlhkost - což může být jen 50 ppm vlhkosti. Oxidační prostředí v nepřítomnosti vody může způsobit, že titan rychle koroduje nebo se dokonce vznítí. Titanové šrouby nejsou odolné vůči redukčním médiím a kyselinám.

Nejen, že jsou titanové upevňovací prvky třídy 5 extrémně silné, nabízejí 148 ksi UTS a 138ksi výtěžnost, ale jsou také neuvěřitelně lehké. S hustotou 4,51 g / cm3 má titan nejvyšší poměr pevnosti k hmotnosti, který je v průmyslu k dispozici. Titanové šrouby třídy 5 jsou 4krát pevnější než nerezová ocel 316 při téměř poloviční hmotnosti. Díky tomu jsou titanové spojovací prvky ideální pro aplikace, které vyžadují jak lehkost hmotnosti, tak vynikající pevnost, jako jsou lékařské, vojenské a sportovní potřeby.

Nejběžnějšími druhy titanových spojovacích prvků jsou stupeň 2 (komerčně čistý Ti) a stupeň 5 (Ti 6Al-4V - vysoká pevnost). Díky desetiletím odborných znalostí v oblasti materiálů a průmyslovým zkušenostem vám SSC může pomoci vybrat nejlepší titanový spojovací prvek pro vaši aplikaci.

Titanové spojovací stojany

Standard	Popis	Standard	Popis
DIN 84	šrouby se sýrovou hlavou s drážkou	DIN 439	džemové matice
DIN 125	ploché podložky	DIN 963	šrouby s plochou hlavou se zápustnou drážkou
DIN 127	pružinové pojistné podložky	DIN 965	Křížové šrouby s plochou hlavou
DIN 912	šrouby se šestihrannou hlavou	DIN 985	pojistné matice (s nekovovou vložkou)
DIN913/ DIN 914/ DIN915/ DIN916	nastavovací šrouby	DIN 1665/ DIN 6921	šestihranné šrouby s přírubou
DIN 931	šrouby se šestihrannou hlavou (závit dílu)	DIN 6912/ DIN 7984	šestihranné šrouby s tenkou hlavou
DIN 933	šrouby se šestihrannou hlavou (plný závit)	DIN 7991	šrouby s pevnou hlavou se zapuštěným uzávěrem
DIN 934	šestihranné matice	DIN 9021	plochá podložka

Materiál a specifikace titanových spojovacích prvků

Výrobek	Titanové spojovací prvky
Materiál	Stupeň 1, stupeň 2, stupeň 5, stupeň 7, stupeň 9 atd.
Specifikace	DIN933 DIN931 DIN6921 DIN934 DIN985 DIN6923 DIN125 DIN127 DIN9021 DIN975 DIN912 DIN7991 DIN963 DIN84 ISO7380
Velikost	Titanový šroub, Titanové šrouby	Titanová matice	Titanová podložka
	M3 až M30 Délka: 10mm-300mm	M3-M22	OD: 5mm-200mm ID: 1mm-100mm Tloušťka: 0,1mm-30mm

Stupně a vlastnosti

Titanová třída	Chemické složení	Vlastnosti
Stupeň 1 R50250 Komerčně čisté	C 0,10 max Fe 0,20 max H 0,015 max N 0,03 max O 0,18 max Ti Zbývající	MIN. TAH 35 KSI MIN. VÝTĚŽEK 25 KSI TVRDOST 14,9 MODUL TAHU 103 GPA POISSONŮV PŘÍDĚL 0,34-0,40
Stupeň 2 R50400 Komerčně čisté	C 0,10 max Fe 0,30 max H 0,015 max N 0,03 max O 0,25 max Ti Zbývající	MIN. TAH 50 KSI MIN. VÝTĚŽEK 40 KSI TVRDOST 14,9 MODUL TAHU 103 GPA POISSONŮV PŘÍDĚL 0,34-0,10
Stupeň 5 R56400 Ti-6Al-4V	AI 5,5-6,75 max C 0,10 max Fe 0,40 max H 0,015 max N 0,05 max O 0,20 max V 3.5-4.5 Ti Zbývající	MIN. TAH 130 KSI MIN. VÝTĚŽEK 120 KSI TVRDOST 16,4 MODUL TAHU 114 GPA POISSONŮV PŘÍDĚL 0,30-0,33
Stupeň 7 R52400 Ti-0.15Pd	Pd 0,12-0,25 max C 0,10 max Fe 0,30 max H 0,015 max N 0,03 max O 0,25 max Ti Zbývající	MIN. TAH 50 KSI MIN. VÝTĚŽEK 40 KSI TVRDOST 14,9 MODUL TAHU 103 GPA POISSONŮV PŘÍDĚL 0,37
Stupeň 9 R56320 Ti-3Al-2,5 V	AI 2,5-3,5 C 0,05 max Fe 0,25 max H 0,013 max N 0,02 max O 0,12 max V 2.0-3.0 Ti Zbývající	MIN. TAH 90 KSI MIN. VÝTĚŽEK 70 KSI TVRDOST 13,0 MODUL TAHU 107 GPA POISSONŮV PŘÍDĚL 0,34
Stupeň 12 R53400 Ti-0.3Mo-0.8Ni	C 0,08 max Fe 0,30 max H 0,0135 max Po 0.2-0.4 N 0,03 max O 0,25 max Ti Zbývající	MIN. TAH 70 KSI MIN. VÝTĚŽEK 50 KSI TVRDOST 14,9 MODUL TAHU 103 GPA POISSONŮV PŘÍDĚL 0,28
