PRODUKTY

Domů PRODUKTY Neželezné kovy- Zirkonium Podrobnosti

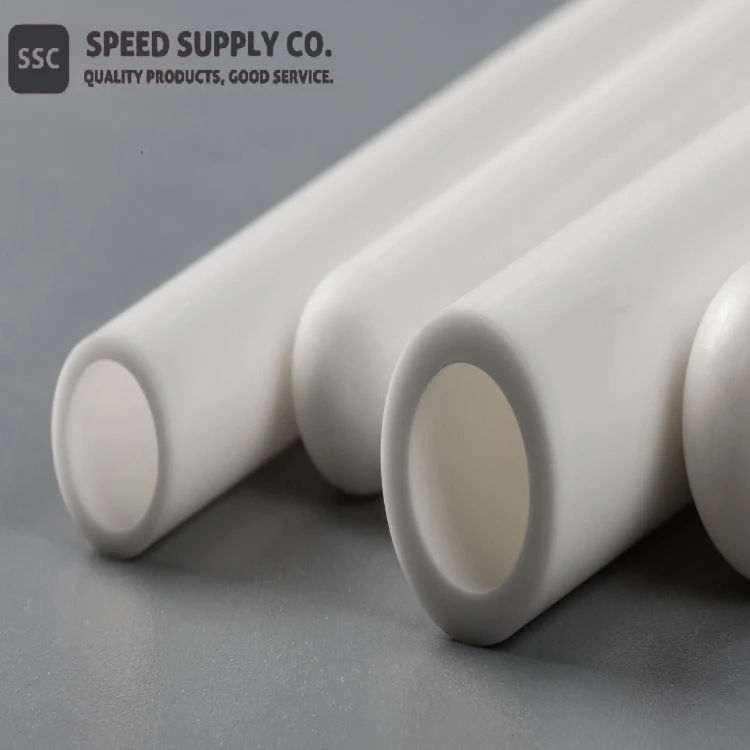

Zirkonová trubice

Materiál: Zirkonová keramika

Odeslat dotaz

Funkce

Materiál:

Yttria stabilizovaná zirkonová,

Magnesia stabilizovaná zirkonie,

Calcia stabilizovaná zirkonie,

Ceria stabilizovaná zirkonová,

Zirkon tvrzený oxid hlinitý,

a jiní

Vzhled:

Bílé těleso

Velikost:

Přizpůsobeno s přísnou tolerancí

Popis zirkonové trubice

Zirkonie má vynikající odolnost vůči chemikáliím a korozi bez typické křehkosti běžné v technické keramice. Ve srovnání s jinými pokročilými keramickými materiály má zirkonie výjimečnou pevnost při pokojové teplotě. Mezi další hlavní vlastnosti tohoto materiálu patří vysoká lomová houževnatost, vysoká hustota, vysoká tvrdost a odolnost proti opotřebení, dobré třecí chování, schopnost vysokých teplot až do 2 400 °C, nemagnetická, nízká tepelná vodivost, elektrická izolace, koeficient tepelné roztažnosti podobný železu a modul pružnosti podobný oceli. V průběhu let byl vytvořen nový název pro zirkon nazvaný "keramická ocel".

Výrobky Pure ZrO2 často procházejí fázovou změnou během výrobního procesu (proces chlazení z vysoké teploty na pokojovou teplotu) a vytvářejí praskliny nebo dokonce praskliny spolu se změnou objemu. Pokud jsou však přidány vhodné stabilizátory (jako jsou Y2O3, MgO2, CaO, CeO2 atd.), Může být teplota fázového přechodu snížena a vysokoteplotní stabilní fáze c-ZrO2 a t-ZrO2 mohou být také stabilní nebo metastabilní při pokojové teplotě. Když je přidán dostatečný stabilizátor, může být stabilní vysokoteplotní c-ZrO2 udržován, dokud pokojová teplota neprojde fázovou změnou. Proto je konvenční zirkonová keramika zirkonová keramika přidaná s různými stabilizátory, spíše než čisté zirkonové výrobky. Přidání různých obsahů a typů stabilizátorů může vytvořit zirkonovou keramiku používanou v různých oborech.

Typické typy zirkonů

Materiál	Zkratka.
Tetragonální zirkonové polykrystaly	Moderátor
Částečně stabilizovaná zirkonie	PSZ
Plně stabilizovaná zirkonie	Moderátor
Transformace tvrzené keramiky	TTC
Zirkon tvrzený oxid hlinitý	ZTA
Transformace Tvrzená zirkonie	Moderátor

Typické vlastnosti zirkonu

Vlastnost	Y-TZP	Ce-TZP	ZTA	Mg-PSZ	3Y20A
Hustota (g.cm-3)	6.05	6.15	4.15	5.75	5.51
Kalení (HV30)	1350	900	1600	1020	1470
Bend Str. (MPa)	1000	350	500	800	2400
Tlakový str. (MPa)	2000	-	-	2000	-
Youngův modul (GPa)	205	215	380	205	260
Poissonův poměr	0.3	-	-	0.23	-
Lomová houževnatost (MPa.m-1/2)	9.5	15 - 20	4 - 5	8 - 15	6
Termální Exp. Co-Eff (x10-6 °C-1)	10	8	8	10	9.4
Tepelná vodivost (W.m-1.K-1)	2	2	23	1.8	3
